OPVC

OPVC，中文名雙軸取向聚氯乙烯，是PVC管新的進化形式，通過特殊的取向加工工藝制造的管材（雙向拉伸技術），將采用擠出方法生產的UPVC(M)管材進行軸向拉伸和徑向拉伸，使管材中的PVC長鏈分子在雙軸向規整排列，獲得高強度、高韌性、高抗沖、抗開裂的新型PVC管材。

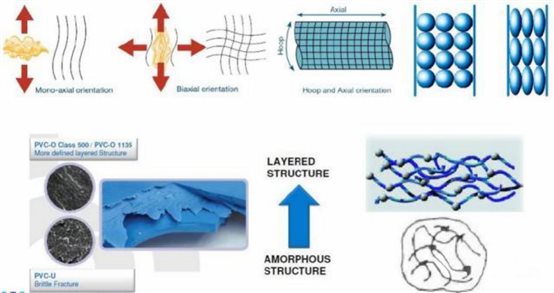

高分子材料的拉伸取向機理

高分子材料的拉伸取向過程是材料在玻璃化溫度與熔融溫度之間(一般在軟化點附近)的溫度條件下，在外力的作用下，分子從無序排列向有序排列的過程。雙軸拉伸是材料通過雙向拉伸，將垂直于雙向拉伸這個拉伸面的強度疊加到拉伸面方向的強度上，由此增加了材料拉伸面方向的強度。

比率和拉伸速率

拉伸取向，用通俗的話來講，就是將卷曲的分子鏈拉直并沿拉伸的方向排列。適當增加拉伸比率，則分子取向程度加大，材料的強度也同時加大。但過分加大拉伸比率會導致材料的破壞，用通俗的話來講，就是材料的分子鏈被拉斷，材料受到了破壞。另外，如果拉伸溫度不合理，拉伸速率不正確，分子鏈在拉伸的過程中會產生松弛，即分子鏈在拉伸的過程中有足夠的時間和能力回復到原來的卷曲狀態，使取向程度降低。因此，要獲得較為理想的取向度，應當配合科學配方制定合理的拉伸溫度和較快的拉伸速率，并及時將拉伸后材料的溫度降低到玻璃化溫度以下。我司已擁有整套的生產工藝技術及規范的生產流程。

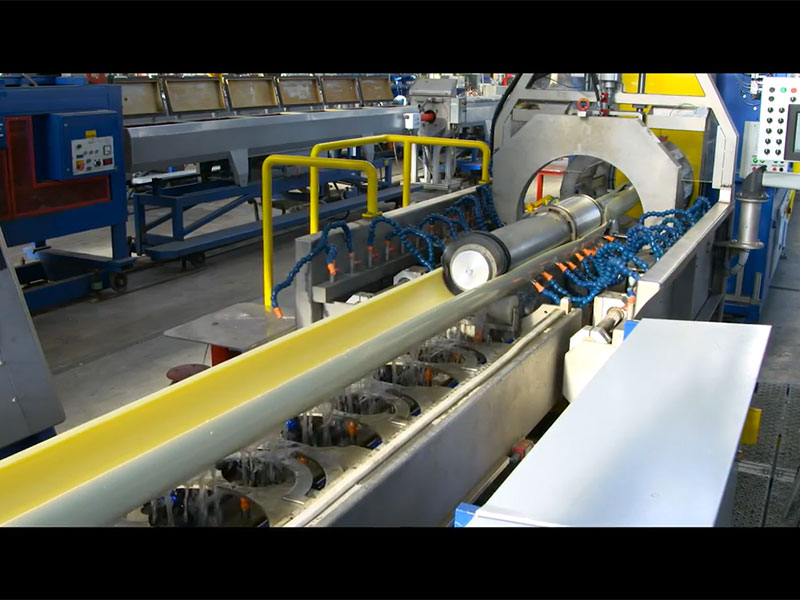

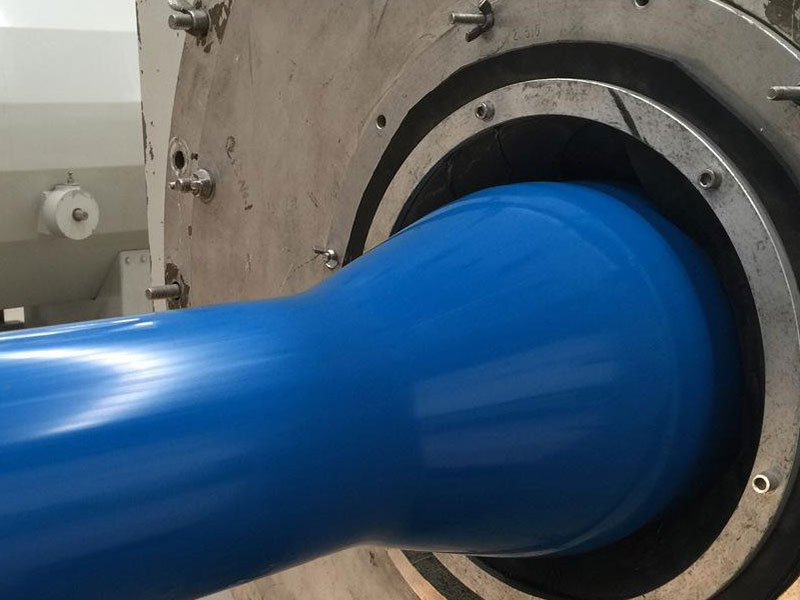

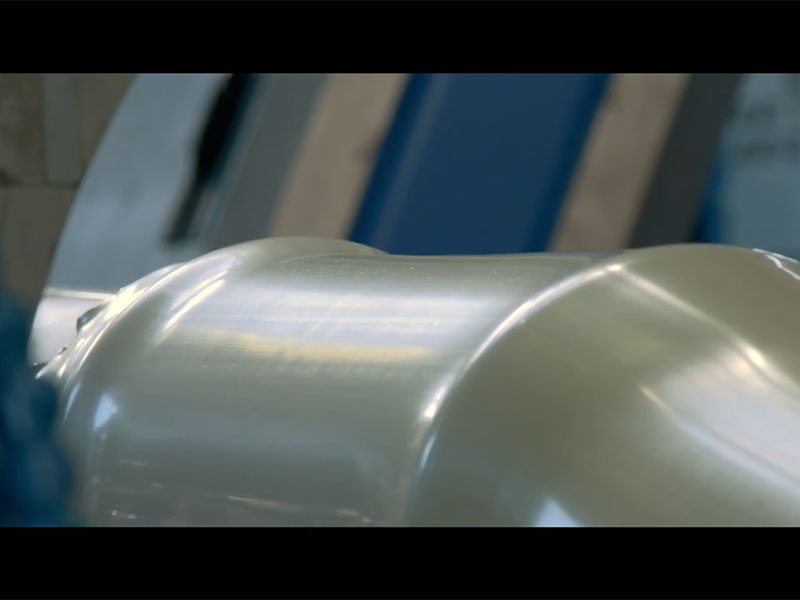

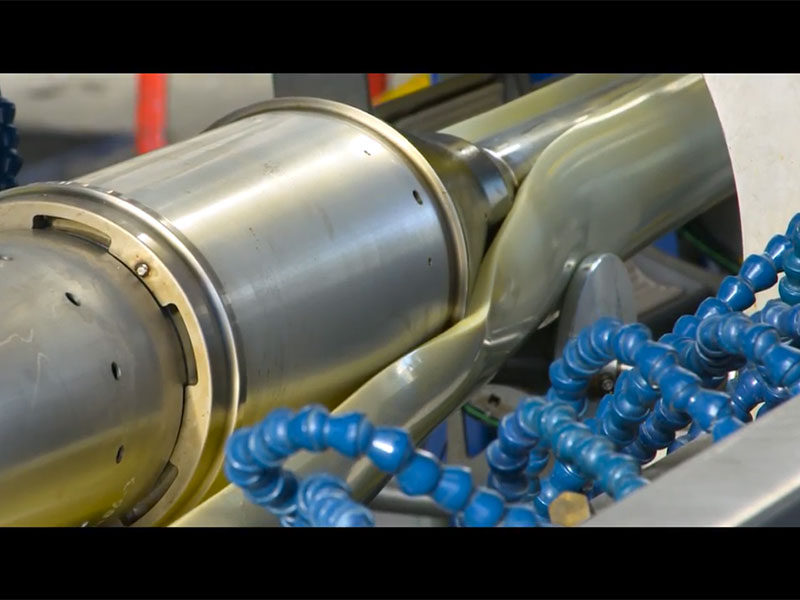

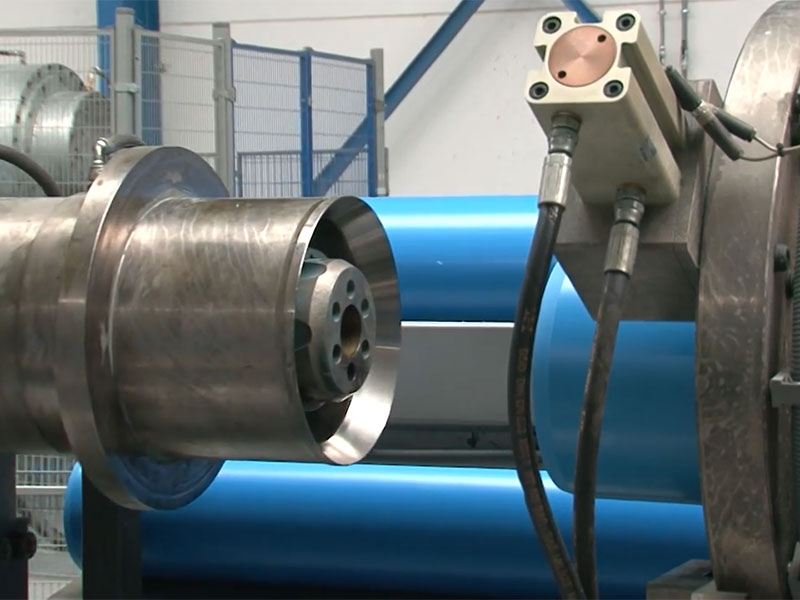

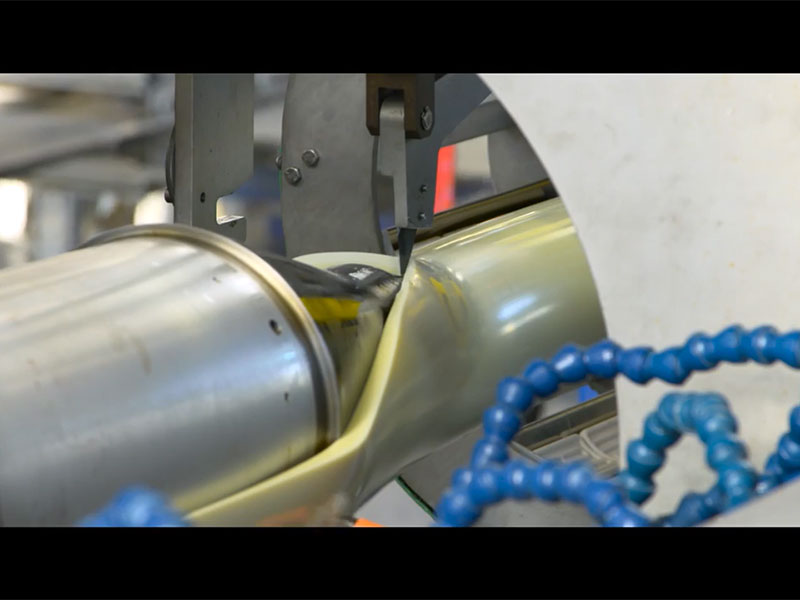

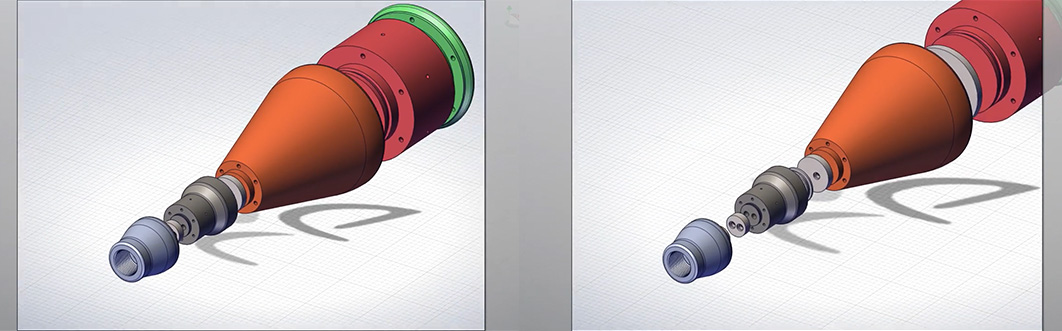

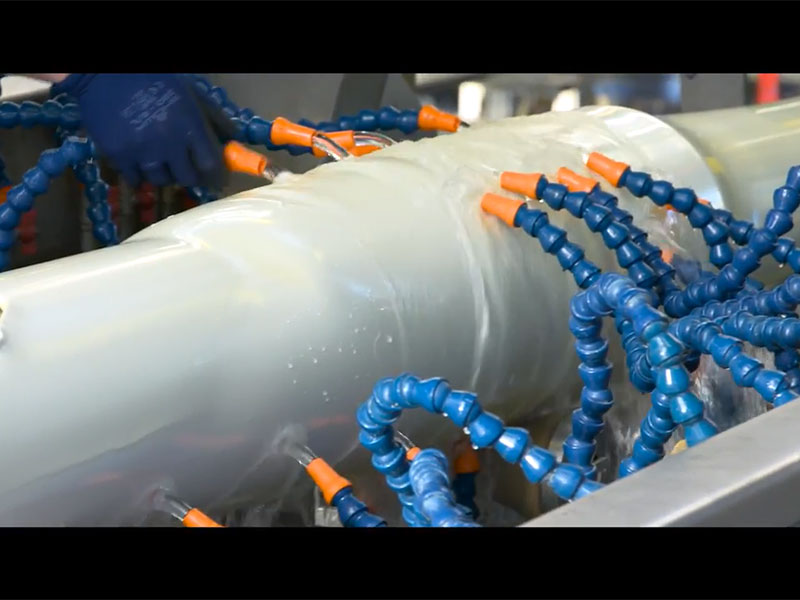

加工工藝

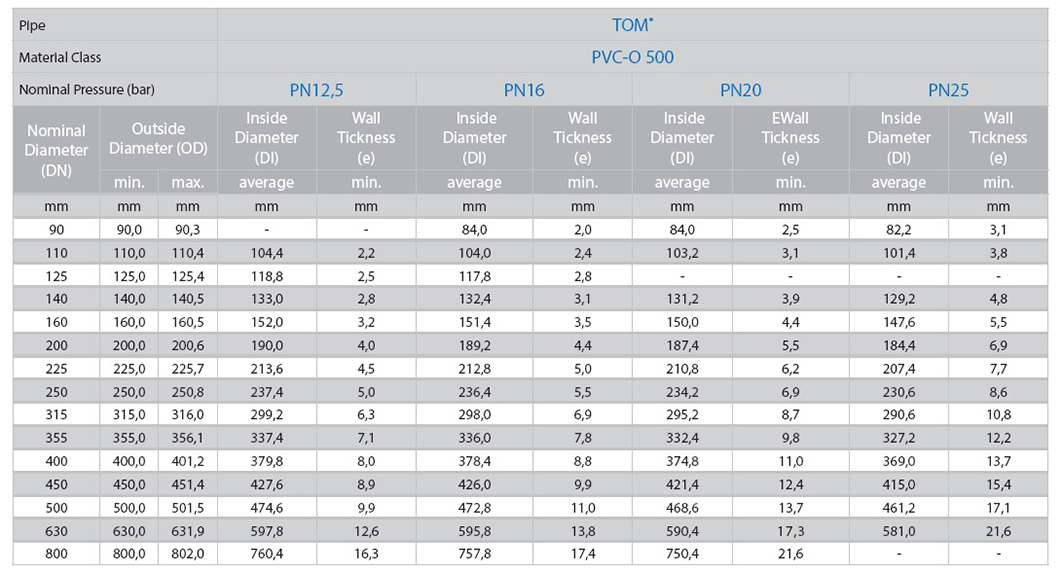

產品性能OPVC、UPVC(M)及PE的比較

機械性能—抗沖擊性

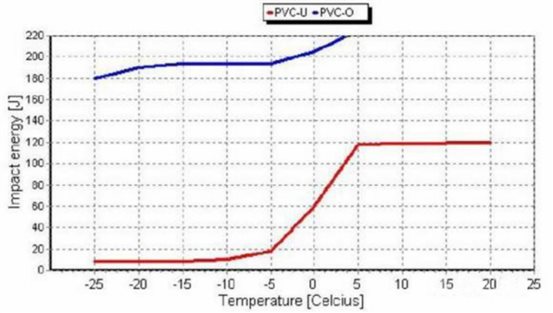

OPVC比UPVC(M)具有更好的抗沖擊性。特別是在較低溫度下，傳統UPVC在5℃以下易脆，OPVC則未顯示出這個問題。在較低溫度下，OPVC的抗沖擊性甚至高于正常工作條件（溫度> 20oC）下的UPVC(M)。

OPVC與PE之間也有不同，“時間”是這種差異的一個至關重要的因素：如何“長期”抵抗裂紋擴展的影響。由于OPVC具有層狀結構，因此出現的裂紋幾乎不能通過管壁擴展，能夠阻止裂紋開裂，所以，OPVC耐沖擊性更高。雖然市場上出現了一些“昂貴”的專門抗開裂的PE產品，但PE材料依然遭受慢速裂紋擴展的困擾。尤其是慢速裂紋擴展的差別，導致在開挖溝槽施工中OPVC對回填材料的要求更少（抗沖擊性更好）。

優異的抗沖擊性能，OPVC管可用于-20℃的極低溫度環境，優異的耐點載荷性能，可用于非開挖施工應用。

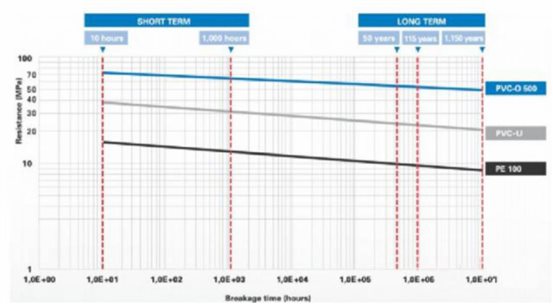

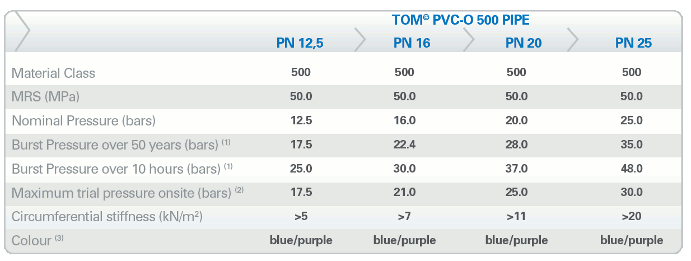

OPVC管50年長期壽命強度可達50MPA，是普通UPVC(M)的兩倍，是普通PE管材的5倍。OPVC應用時壁厚大為減少，成本降低。

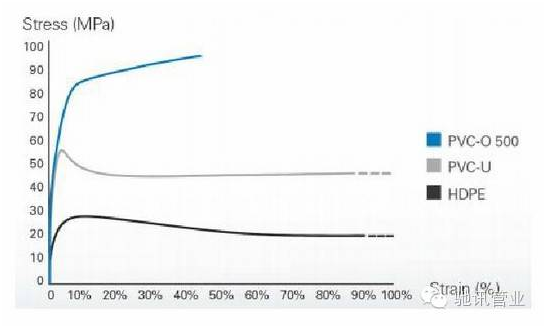

力學性能—OPVC比UPVC(M)具有較低的抗彎曲性和較高的抗拉伸性

OPVC管相比UPVC、PE管具有更加優異的抗拉伸性能。

OPVC的碳排放量比PE和UPVC(M)低很多

與PE和UPVC相比，生產相同公稱外徑的OPVC管道使用材料更少。OPVC/UPVC僅使用43%不可再生的石油燃料，而PE接近百分之百。PE比DI碳排放量低很多，但OPVC更有優勢（碳排放量比PE低35%）。
